ZMAW氣動薄膜調節蝶閥/ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。
氣動調節蝶閥主要技術參數
公稱通徑 mm | 50 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 | |
額定流量系數Kv | 85 | 220 | 340 | 530 | 770 | 1360 | 2130 | 3060 | 4160 | 5450 | 6900 | 8500 | 12200 | 16600 | 21700 | 27540 | 34000 | |
公稱壓力 MPa | 0.6 | |||||||||||||||||
額定轉角 ° | 70 | |||||||||||||||||
信號壓力 KPa | 20～100 | |||||||||||||||||
流量特性 | 近似等百分比 | |||||||||||||||||
介質溫度 ℃ | -20～200(常溫) ； -40～450(中溫) ； -40～600(高溫) | |||||||||||||||||
接管法蘭 | 按JB78-59對夾式法蘭連接 | |||||||||||||||||
信號連接螺孔 | M16×1.5 | |||||||||||||||||
配用執行機構 | 薄膜式 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | |||||||||||||
活塞式 | ZSC-45 | |||||||||||||||||
閥體材質 | ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti | |||||||||||||||||
可配附件 | 手輪、定位器、空氣過濾減壓器等。 | |||||||||||||||||
氣動調節蝶閥主要零件材料及推薦使用溫度范圍
零件名稱 | 材 料 | 溫度范圍℃ |
閥體 閥板 | ZG230-450 | -40-450 |
ZG1Cr18Ni9Ti | -250-550 | |
ZG0Cr18Ni12Mo2Ti |
注：此表為各種材料的使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的低，高使用溫度，其低使用溫度不得低于介質溫度范圍下限，高使用溫度不得高于介質溫度范圍的上限。
氣動調節蝶閥薄膜式執行機構主要技術參數
型 號 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 |
you效面積 cm2 | 280 | 400 | 630 | 1000 |
行 程 mm | 16 | 25 | 40 | 60 |
彈簧范圍 KPa | 20～100 ； 40～200 ； 20～60 ； 60～100 | |||
氣動調節蝶閥活塞式執行機構主要技術參數
型 號 | 活塞直徑 mm | you效面積 cm2 | 大行程 mm | 大操作壓力 KPa | 大輸出力 N |
ZSC-45 | 250 | 484 | 60 | 500 | 21800 |
氣動調節蝶閥性能指標
執 行 機 構 | 薄膜式執行機構 | 活塞式執行機構 | |||||
類 別 | 不帶定位器 | 帶定位器 | 帶定位器 | ||||
彈簧范圍 KPa | |||||||
20～100 40～200 | 20～60 60～100 | ||||||
項 目 | 基 本 誤 差% | ±8 | - | ±2.0 | ±2.0 | ||
回 差% | 6 | - | 2.0 | 2.0 | |||
死 區% | 5 | - | 0.8 | 0.8 | |||
始終點偏差% | 氣 開 | 始點 | ±4.0 | ±4.0 | ±2.0 | ± | |
終點 | ±8 | ±8 | |||||
氣 關 | 始點 | ±8 | ±8 | ||||
終點 | ±4.0 | ±4.0 | |||||
額定轉角偏差% | ±2.5 | ||||||
允許泄漏量1/h | 2×10-2×閥的額定容量 | ||||||
氣動調節蝶閥允許壓差 MPa
配用執行機構型號 | ZMA-2 | ZMA-3 | ZMA-4 | ZMA-5 | ZSC-45 | ||||||
0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | 0° | 70° | ||
公稱通徑mm | 50 | 0.6 | 0.097 | ||||||||
80 | 0.6 | 0.038 | |||||||||
100 | 0.556 | 0.0196 | |||||||||
125 | 0.6 | 0.0250 | |||||||||
150 | 0.444 | 0.0150 | |||||||||
200 | 0.185 | 0.00587 | |||||||||
250 | 0.331 | 0.00845 | |||||||||
300 | 0.181 | 0.00461 | |||||||||
350 | 0.133 | 0.00292 | |||||||||
400 | 0.216 | 0.00485 | |||||||||
450 | 0.171 | 0.00341 | |||||||||
500 | 0.139 | 0.0025 | |||||||||
600 | 0.6 | 0.019 | |||||||||
700 | 0.6 | 0.0119 | |||||||||
800 | 0.442 | 0.00795 | |||||||||
900 | 0.339 | 0.00599 | |||||||||
1000 | 0.236 | 0.00403 | |||||||||
注：括號內數值為帶定位器的允許壓差。
氣動調節蝶閥主要外形尺寸

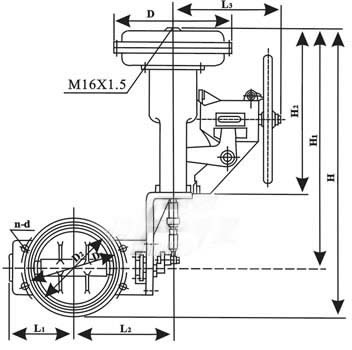

ZMAW氣動薄膜調節蝶閥
外形尺寸
公稱通徑 | D1 | D2 | L1 | L2 | n-d | H | H1 | H2 | D | L3 | 法蘭端面距 |
50 | 110 | 92 | 200 | 4-14 | 637 | 582 | 382 | 280 | 278 | 60 | |
80 | 150 | 125 | 92 | 200 | 4-18 | 644 | 582 | 382 | 280 | 278 | |
100 | 175 | 145 | 102 | 210 | 654 | 280 | 278 | ||||
125 | 200 | 175 | 117 | 234 | 8-18 | 723 | 636 | 436 | 325 | 278 | |
150 | 225 | 200 | 130 | 247 | 736 | 325 | 278 | ||||
200 | 280 | 255 | 172 | 287 | 763 | 325 | 278 | 70 | |||
250 | 335 | 310 | 197 | 327 | 12-18 | 1008 | 853 | 615 | 410 | 376 | |
300 | 395 | 362 | 227 | 351 | 12-23 | 1034 | 410 | 376 | 80 | ||
350 | 445 | 412 | 252 | 376 | 1059 | 410 | 376 | ||||
400 | 495 | 462 | 296 | 432 | 16-23 | 1238 | 1007 | 720 | 495 | 376 | 100 |
450 | 550 | 518 | 321 | 459 | 1266 | 495 | 376 | ||||
500 | 600 | 568 | 346 | 484 | 1291 | 495 | 376 | ||||
600 | 705 | 755 | 480 | 565 | 20-25 | 1486 | 1109 | 796 | 180 | 150 | |
700 | 810 | 860 | 530 | 615 | 24-25 | 1539 | 180 | ||||
800 | 920 | 975 | 595 | 675 | 24-30 | 1596 | 180 | 200 | |||
900 | 1020 | 1075 | 685 | 770 | 24-30 | 1661 | 1124 | 180 | |||
1000 | 1120 | 1175 | 735 | 810 | 28-30 | 1711 | 1124 | 180 | 200 |

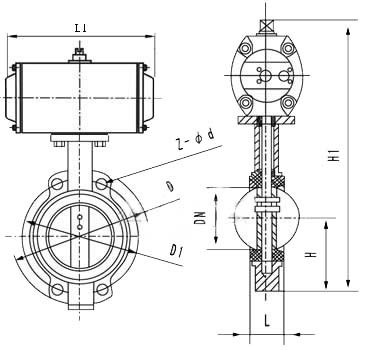

ZSRW、ZSCW氣動活塞調節蝶閥
外形尺寸
公稱通徑DN | 結構長度 | 連接尺寸 | |||||||||
L | H | H1 | PN0.6MPa | PN1.0MPa | |||||||
毫米 | 英寸 | 法蘭式 | 對夾式 | D | D1 | Z-d | D | D2 | Z-d | ||
50 | 2 | 108 | 43 | 100 | 400 | 140 | 110 | 4--14 | 165 | 125 | 4--18 |
65 | 21/2 | 112 | 46 | 115 | 420 | 160 | 130 | 4--14 | 185 | 145 | 4--18 |
80 | 3 | 114 | 49 | 120 | 138 | 190 | 150 | 4--18 | 200 | 160 | 8-18 |
100 | 4 | 127 | 56 | 130 | 524 | 210 | 170 | 4--18 | 220 | 180 | 8-18 |
125 | 5 | 140 | 64 | 150 | 570 | 240 | 200 | 8-18 | 250 | 210 | 8-18 |
150 | 6 | 140 | 70 | 170 | 743 | 265 | 225 | 8-18 | 285 | 240 | 8-22 |
200 | 8 | 152 | 76 | 200 | 767 | 320 | 280 | 8-18 | 340 | 295 | 8-22 |
250 | 10 | 165 | 76 | 235 | 790 | 375 | 335 | 12-18 | 395 | 350 | 12-22 |
300 | 12 | 178 | 83 | 300 | 890 | 440 | 395 | 12-22 | 445 | 400 | 12-22 |
350 | 14 | 190 | 92 | 325 | 954 | 490 | 445 | 16-22 | 505 | 460 | 16-22 |
400 | 16 | 216 | 102 | 355 | 1070 | 540 | 495 | 16-22 | 565 | 515 | 16-26 |
450 | 18 | 222 | 114 | 390 | 1140 | 595 | 550 | 20-22 | 615 | 565 | 20-26 |
500 | 20 | 229 | 127 | 420 | 1200 | 645 | 600 | 20-26 | 670 | 620 | 20-26 |
600 | 24 | 267 | 154 | 490 | 1380 | 755 | 705 | 24--26 | 780 | 725 | 20-30 |
700 | 28 | 292 | 165 | 550 | 1580 | 860 | 810 | 24--30 | 895 | 840 | 24--30 |
800 | 32 | 318 | 190 | 640 | 1760 | 975 | 920 | 24--30 | 1015 | 950 | 24--33 |
900 | 36 | 330 | 203 | 710 | 1075 | 1020 | 24--30 | 1115 | 1050 | 28-33 | |
1000 | 40 | 410 | 216 | 770 | 1175 | 1120 | 28--30 | 1230 | 1160 | 28-36 | |
1200 | 48 | 470 | 254 | 890 | 1405 | 1340 | 32-33 | 1450 | 1380 | 32-39 | |
